IRF7907TRPBF

Więcej informacji
Do pobrania Download

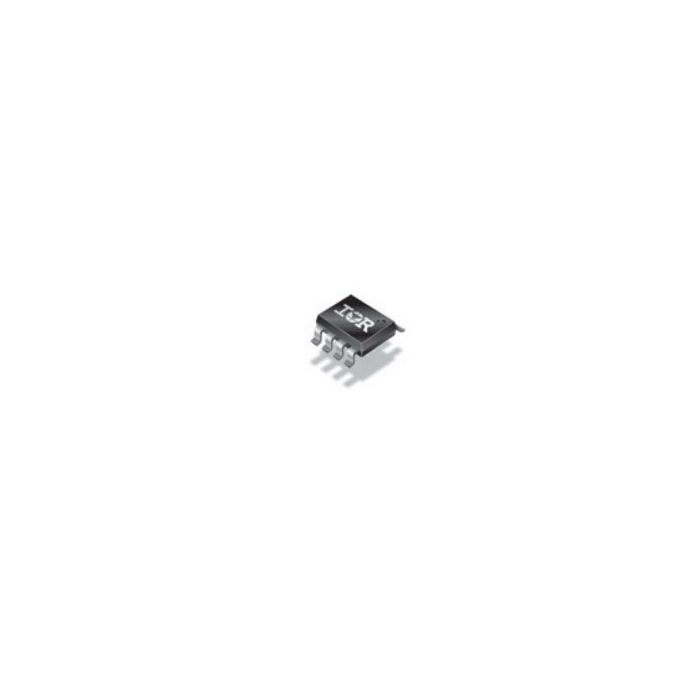

Main description Trans MOSFET N-CH 30V 9.1A/11A 8-Pin SOIC T/R
Trans MOSFET N-CH 30V 9.1A/11A 8-Pin SOIC T/R

Informacje podstawowe

  • ProducentInfineon Technologies AG
  • EURoHSYes (2011/65/EU)
  • Automotive No

Informacje dodatkowe

  • Crosses 48
  • Inventory 8
  • PCNs 34
  • MaskPart IRF7907%PBF
  • IntroductionDate Jan 04, 2006
  • EnablingEnergyEfficiency No
  • SupplierUrl http://www.infineon.com/cms/en/product/findProductTypeByName.html?q=IRF7907TRPBF

Parametry

  • Category Power MOSFET
  • Channel Mode Enhancement
  • Channel Type N
  • Configuration Dual Dual Drain
  • Material N/A
  • Maximum Continuous Drain Current (A) 9.1@Q 1|11@Q 2
  • Maximum Continuous Drain Current @ Temperature (A) 7.3@Ta=70C@Q 1|8.8@Ta=70C@Q 2
  • Maximum Drain Source Resistance (mOhm) 16.4@10V@Q 1|11.8@10V@Q 2
  • Maximum Drain Source Resistance @ Vgs (mOhm) 16.4@10V|20.5@4.5V@Q 1|11.8@10V|13.7@4.5V@Q 2
  • Maximum Drain Source Voltage (V) 30
  • Maximum Gate Source Voltage (V) ±20
  • Maximum Gate Threshold Voltage (V) 2.35
  • Maximum Junction Ambient Thermal Resistance 62.5°C/W
  • Maximum Junction Case Thermal Resistance N/A
  • Maximum Operating Temperature (°C) 150
  • Maximum Power Dissipation (mW) 2000
  • Minimum Operating Temperature (°C) -55
  • Number of Elements per Chip 2
  • Process Technology HEXFET
  • Supplier Temperature Grade N/A
  • Typical Drain Source Resistance @ 125°C (mOhm) 26@4V|21.5@6V|20@8V|19.5@10V@Q 1|16@4V|14.5@6V|13.5@8V|13@10V@Q 2
  • Typical Drain Source Resistance @ 25°C (mOhm) 13.7@10V|17.1@4.5V@Q 1|9.8@10V|11.5@4.5V@Q 2
  • Typical Fall Time (ns) 3.4@Q 1|5.3@Q 2
  • Typical Forward Transconductance (S) 19(Min)@Q 1|24(Min)@Q 2
  • Typical Gate Charge @ 10V (nC) N/A
  • Typical Gate Charge @ Vgs (nC) 6.7@4.5V@Q 1|14@4.5V@Q 2
  • Typical Gate Resistance (Ohm) N/A
  • Typical Gate to Drain Charge (nC) 2.5@Q 1|4.9@Q 2
  • Typical Gate to Source Charge (nC) 1.3@Q 1|3@Q 2
  • Typical Input Capacitance @ Vds (pF) 850@15V@Q 1|1790@15V@Q 2
  • Typical Reverse Recovery Charge (nC) 4.1@Q 1|5.9@Q 2
  • Typical Rise Time (ns) 9.3@Q 1|14@Q 2
  • Typical Switch Charge (nC) 3.2@Q 1|6.2@Q 2
  • Typical Turn-Off Delay Time (ns) 8@Q 1|13@Q 2
  • Typical Turn-On Delay Time (ns) 6@Q 1|8@Q 2
