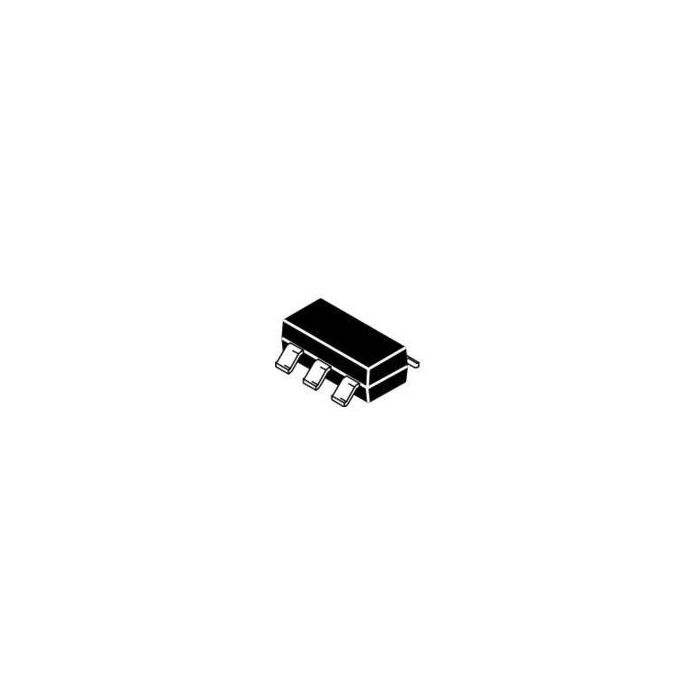

main product photo

Przejdź na początek galerii

NC7S86M5X

ON SEMICONDUCTOR

Powiadom mnie gdy produkt będzie dostępny

Więcej informacji
Do pobrania	Download
Main description	XOR Gate 1-Element 2-IN CMOS 5-Pin SOT-23 T/R

PARAMETRY PRODUKTU

XOR Gate 1-Element 2-IN CMOS 5-Pin SOT-23 T/R

Informacje podstawowe

ProducentON Semiconductor
EURoHSYes (2011/65/EU, 2015/863)
Automotive No

Informacje dodatkowe

Crosses 12
Inventory 7
PCNs 38
GIDEP-Alerts 2
MaskPart NC7S86M5%
IntroductionDate Jun 13, 2000
SupplierUrl http://www.onsemi.com/PowerSolutions/search.do?query=NC7S86M5X&tabbed=Y&clearFilters=Y&searchType=others

Parametry

Absolute Propagation Delay Time (ns) 125
Input Type N/A
Logic Family TinyLogic HS
Logic Function XOR
Maximum High Level Output Current (mA) -2.6
Maximum Low Level Output Current (mA) 2.6
Maximum Operating Supply Voltage (V) 6
Maximum Operating Temperature (°C) 85
Maximum Propagation Delay Time @ Maximum CL (ns) 100@2V|27@3V|20@4.5V|17@6V
Maximum Quiescent Current (uA) 1
Maximum Storage Temperature (°C) 150
Maximum Supply Current (mA) N/A
Minimum Operating Supply Voltage (V) 2
Minimum Operating Temperature (°C) -40
Minimum Storage Temperature (°C) -65
Number of Element Inputs 2-IN
Number of Element Outputs 1
Number of Elements per Chip 1
Number of Output Enables per Element 0
Number of Selection Inputs per Element 0
Output Type N/A
Process Technology CMOS
Propagation Delay Test Condition (pF) 50
Typical Operating Supply Voltage (V) 2.5|3.3|5
Typical Quiescent Current (uA) N/A
Typical Supply Current (mA) N/A
