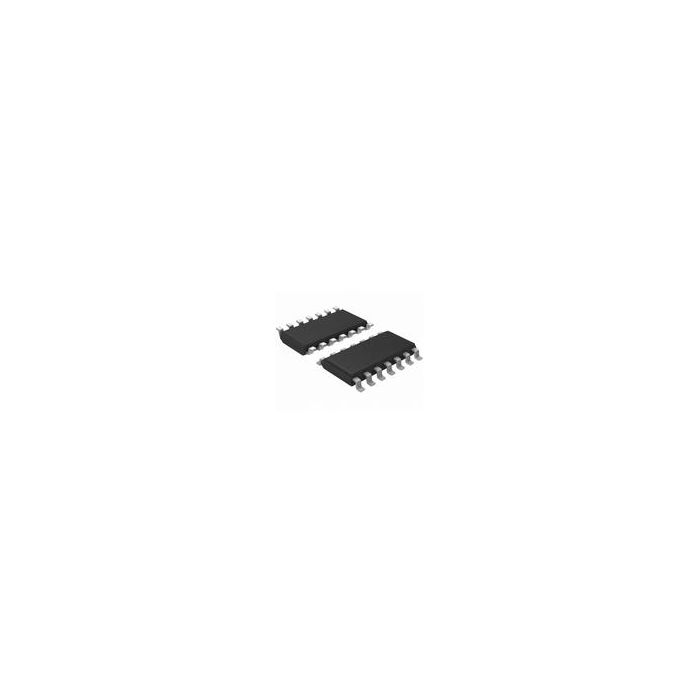

LM2902S14-13
| Do pobrania | Download |
|---|---|
| Main description | Op Amp Quad High Gain Amplifier ±18V/36V 14-Pin SO T/R |
Op Amp Quad High Gain Amplifier ±18V/36V 14-Pin SO T/R
Informacje podstawowe
- ProducentDiodes Incorporated
- EURoHSYes (2011/65/EU, 2015/863)
- Automotive No
Informacje dodatkowe
- Crosses 770
- Inventory 2
- PCNs 14
- MaskPart LM2902S1413%
- IntroductionDate Mar 26, 2014
Parametry
- Manufacturer Type High Gain Amplifier
- Maximum Dual Supply Voltage (V) ±18
- Maximum Input Bias Current (uA) 0.2@5V
- Maximum Input Offset Current (uA) 0.05@5V
- Maximum Input Offset Voltage (mV) 7@5V
- Maximum Power Dissipation (mW) N/A
- Maximum Quiescent Current (mA) 1.2@5V@-40C to 125C
- Maximum Single Supply Voltage (V) 36
- Maximum Supply Current (mA) N/A
- Maximum Supply Voltage Range (V) 36 to 37
- Minimum CMRR (dB) 60
- Minimum CMRR Range (dB) 60 to 65
- Minimum Dual Supply Voltage (V) ±1.5
- Minimum PSRR (dB) 70
- Minimum Single Supply Voltage (V) 3
- Number of Channels per Chip 4
- Output Type N/A
- Power Supply Type Single|Dual
- Process Technology Bipolar
- Rail to Rail N/A
- Shut Down Support No
- Supplier Temperature Grade N/A
- Type High Gain Amplifier
- Typical Dual Supply Voltage (V) ±3|±5|±9|±12|±15
- Typical Gain Bandwidth Product (MHz) 0.7
- Typical Input Noise Voltage Density (nV/rtHz) 40@±15V
- Typical Inverting Input Current Noise Density (pA/rtHz) N/A
- Typical Noninverting Input Current Noise Density (pA/rtHz) N/A
- Typical Output Current (mA) 50@15V
- Typical Settling Time (ns) N/A
- Typical Single Supply Voltage (V) 5|9|12|15|18|24|28
- Typical Slew Rate (V/us) 0.3@±15V
- Typical Voltage Gain (dB) 100
